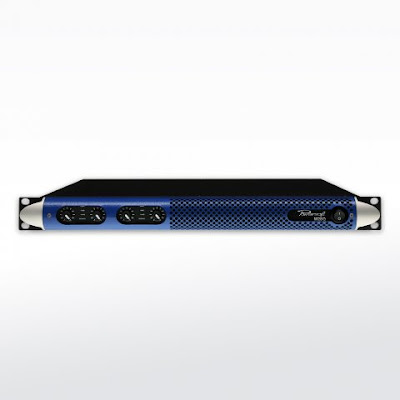

POWERSOFT POTENCIA M28Q
Amplificador de potencia de 4 canales para el turismo e Instalaciones
700 W en 4Ω de cada uno de cuatro canales con pares puenteables: un solo M28Q es bueno para la alimentación de un sistema estéreo bi-amplificado poco completa, de 3 vías mono pila de tamaño decente, una gran variedad de monitores de piso, o incluso un PA integral sistema con múltiples líneas de 70V. Todo a un nivel de calidad que se puede esperar de Powersoft. Optimizado para cargas de 4Ω, la M28Q es un valor fantástico, prácticamente, así como en el comercio.
En el uso en todo el mundo por las principales giras y compañías de sonido del evento, se prefieren los amplificadores Powersoft entre los mejores diseñadores rango de sistemas, ingenieros de sonido, y los contratistas para proporcionar energía y espacio premier de grado confiable en el más pequeño posible tamaño del paquete. Máxima eficiencia garantiza el consumo de corriente mínimo, la disipación de calor y consumo de energía, lo que resulta en productos 'verdes', ahorrando al usuario una gran cantidad de dinero en el tiempo.
El M28Q también está disponible con a bordo DSP e interfaz Ethernet. Mientras que el DSP de alto rendimiento con filtros FIR / IIR se oculta en el interior y segura contra la manipulación accidental o intencionada, el seguimiento de sistema vital y datos del amplificador se puede hacer a través del software Armonía Pro Audio ™ Suite, la misma interfaz de usuario en la misma red que para todos los amplificadores Powersoft. A nivel local, el M28Q HDSP + ETH permite al usuario acceder a un máximo de cuatro presets por pulsador en el panel posterior.
| GENERAL | |||||
|---|---|---|---|---|---|
| Number of channels | 4 | ||||
| Output power | 4 Ω | 8 Ω | 100V | 70V | 8 Ω bridged |
| EIAJ test standard, 1 kHz, 1% THD | 4 x 700 W | 4 x 360 W | n/a | n/a | 1,400 W per channel pair |
| Max. output voltage | 85 V(peak) | ||||
| Max. output current | 60 A(peak) | ||||
| AC MAINS POWER | |||||
|---|---|---|---|---|---|
| Power supply | Universal, regulated switch mode | ||||
| Operating voltage | 100 V - 240 V (factory selection) ± 10%, 50 Hz - 60 Hz | ||||
| Consumption / current draw | @ 230 V | @ 115 V | |||
| Idle | 62 W | 0.51 A | 0.6 A | ||
| 1/8 of max. output power @ 4 Ω* | 580 W | 3.74 A | 7.48 A | ||
| 1/4 of max. output power @ 4 Ω* | 1,066 W | 6.52 A | 13.04 A | ||
| THERMAL | |||||
|---|---|---|---|---|---|
| Environmental operating temperature | 0-45° C / 32-113° F | ||||
| Thermal dissipation | Fan, continuously variable speed, temperature controlled, front to rear airflow | ||||
| Idle | 53 kcal/hr | 212 BTU/hr | |||
| 1/8 of max. output power @ 4 Ω* | 198 kcal/hr | 785 BTU/hr | |||
| 1/4 of max. output power @ 4 Ω* | 315 kcal/hr | 1,249 BTU/hr | |||
| AUDIO | |||||
|---|---|---|---|---|---|
| Gain | 32dB, 30dB, 28dB, 26dB, 24dB, 22dB, 20dB, 18dB, 14dB, 4dB, -∞, user selectable | ||||
| Input sensitivity @ 8 Ω | 1.34 V / 4.76 dBu | ||||
| Max input level | 6 V / 17.8 dBu | ||||
| Input impedance | 10 kΩ | ||||
| Frequency response | 10 Hz - 30 kHz (1 W @ 8 Ω, ± 3 dB) | ||||
| THD+N / SMPTE IMD | < 0.05% @ 1/2 of full power | ||||
| DIM100 IMD | typ. <0.005% (<0.02% @ >0.1 W) | ||||
| S/N ratio | >111 dBA (20 Hz - 20 kHz, A weighted) | ||||
| Crosstalk separation | >70 dB @ 1 kHz | ||||
| Slew rate | 40 V/µs @ 8 Ω, input filter bypassed | ||||
| Damping factor @ 8 Ω | >5000 @ 100 Hz | ||||
| FRONT PANEL | |||||
|---|---|---|---|---|---|
| Indicators | 3 LEDs per channel: 2 x green, 1 x red 3 status LEDs: 1 x green, 1x white, 1 x yellow | ||||
| Controls | 1 stepped level attenuator pot per channel Mains switch | ||||
| Maintenance | Dust filters foam behind front panel | ||||
| REAR PANEL | |||||
|---|---|---|---|---|---|
| Audio signal input connectors | 4 x balanced Neutrik® XLR female | ||||
| Loudspeakers output connectors | 4 x Neutrik® Speakon NL4MD | ||||
| AC mains | IEC C13 16A connector; AC mains cord with 3-pin plug 15A for US, IEC Schuko 16 A for every other nation | ||||
| Controls | 2 x link switch, linking analog inputs 1 & 2 and 2 & 4 | ||||
| CONSTRUCTION | |||||
|---|---|---|---|---|---|
| Dimensions | W 483 mm / 19", H 44.5 mm / 1U, D 358 mm / 14.1" | ||||
| Weight | 7.3 kg / 16 lbs | ||||
| Chassis | 1 mm (0.04”) steel chassis and steel removable dust cover, 3 mm (0.12”) steel front panel, screw hole preotection, steel side reinforcement & rear support | ||||
| M28Q DSP+ETH ADDITIONAL SPECIFICATIONS | |||||
|---|---|---|---|---|---|
| Output power | 4 Ω | 8 Ω | 100V | 70V | 8 Ω bridged |
| EIAJ test standard, 1 kHz, 1% THD | 2 x 700 W | 2 x 360 W | n/a | n/a | 1,400 W per channel pair |
| REAR PANEL | |||||
| Network data port Ethernet | 1 x RJ45 with activity LED with 2 rotary address switches | ||||
| DSP preset selection | 2 x Pushbutton (stepping through bank of 4 presets) 2 x 4 LED preset indicators | ||||
| DSP | |||||
|---|---|---|---|---|---|
| A/D converter | Dual 24bit 24/48 kHz Tandem® architecture, dynamic range 118 dB(A) mono, 100 dB(A) stereo, THD <0.02% (20 Hz - 20 kHz) | ||||
| D/A converter | Dual 24bit 24/48 kHz Tandem® architecture, 115 dB(A) dynamic range, THD <0.02% (20 Hz - 20 kHz) | ||||
| Presets | Bank of 4 presets, management and upload via Armonía Pro Audio Suite™ | ||||
| Delay for time alignment | <10 ms per output | ||||
| Crossover filters | Butterworth, Linkwitz-Riley, Bessel, 6dB/oct to 48dB/oct | ||||
| Output equalizer | Up to 9 fully parametric per channel: peaking, hi/lo shelving, hi/lo pass, band pass, band stop, all pass | ||||
| Input equalizer | 5 types (PEQ, shelving, band pass, band stop, all pass) | ||||
| Limiters | Peak limiter, RMS limiter, frequency dependent RMS limiter | ||||
